氣肋式膜結構作為一種新型的空間結構體系，近年來在建筑、工業及軍事等領域得到了廣泛應用。其獨特的結構形式和力學性能，為各類工程提供了新的解決方案。



今天，佛蘭空間將圍繞氣肋式膜結構的定義、造型、工作原理、應用場景和案例展開介紹。

一、什么是氣肋式膜結構



氣肋式膜結構是一種采用高壓氣肋作為支承體系的充氣膜結構，通過將多根氣肋連接成整體的方式創造出使用空間，具有輕質便攜、可快速運輸、低耗能、安全可靠等優點。

二、氣肋式膜結構的基本造型

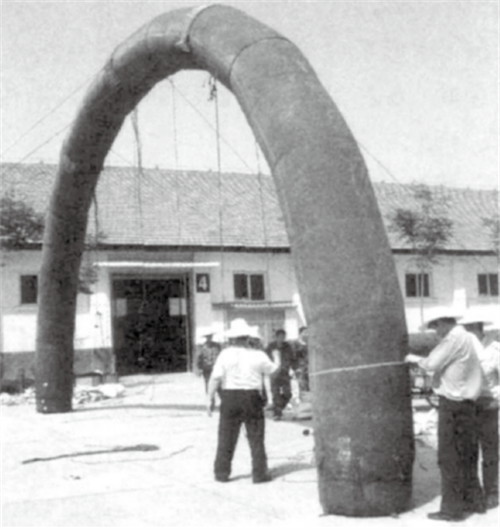

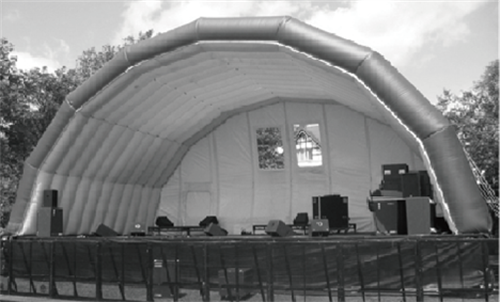

1.單曲拱造型

由單根充氣肋拱構成的弧形結構，跨度通常在10-30米，適用于臨時通道、小型展廳等場景，具有安裝便捷的特點。

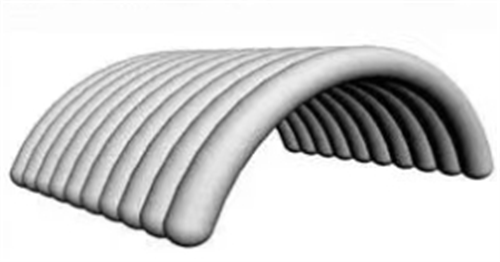

2.多肋組合造型

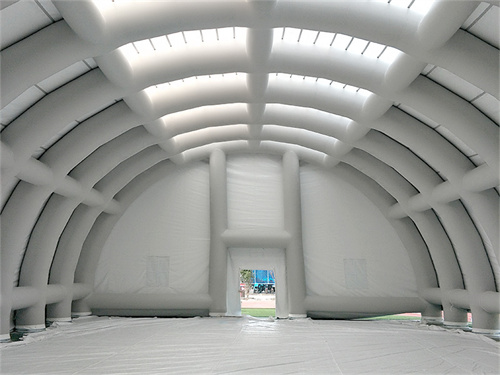

通過平行排列的多根氣肋形成整體屋面，可實現50米以上跨度，常見于體育場館、物流倉庫等大型空間。

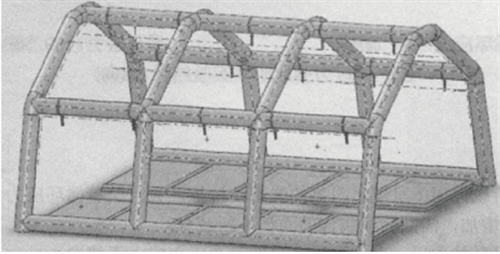

3.網格框架造型

氣肋相互正交組成網格狀骨架，覆蓋膜材后形成類穹頂結構，抗風載能力顯著提升，多用于氣候復雜地區的建筑。

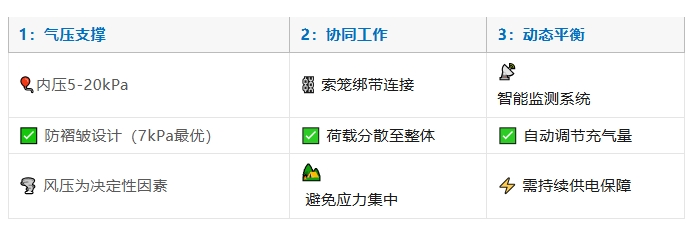

三、氣肋式膜結構的工作原理



四、氣肋式膜結構的應用場景



1、應急醫療

核酸檢測實驗室

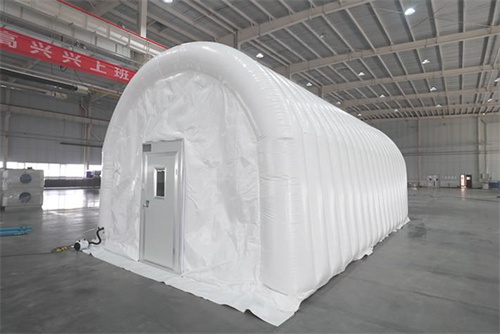

隔離方艙→1天快速搭建·獨立空間·可消毒儲存



野戰醫院



災后庇護所→手動充氣·無電力依賴

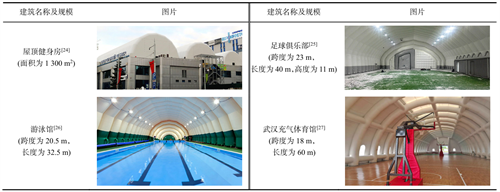

2、體育娛樂

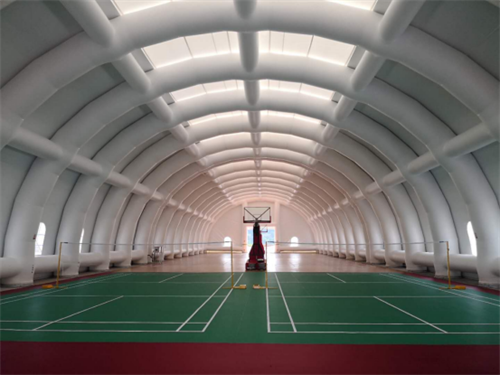

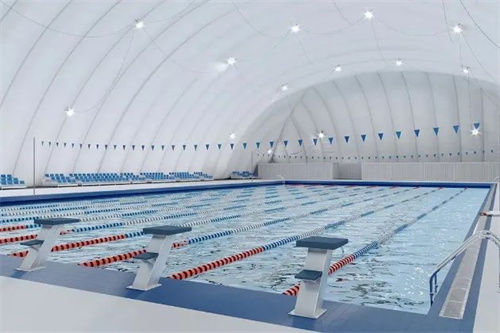

球類/游泳/冰球館→無柱大空間·自然采光



卡丁車/高爾夫訓練場→季節性拆卸·靈活布局





3、工業倉儲

煤棚/糧倉/港口覆蓋→低成本大跨度·防風防雨



垃圾填埋場封閉→高密封性·環保治理





4、商業文旅

帳篷酒店/露營地→私密空間·即裝即用



移動展廳/臨時影院→彩色造型·短期活動適配



5、?軍事科技

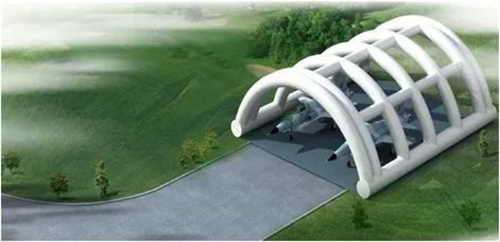

野戰機庫/裝備庫→索籠綁帶結構·快速部署



雷達罩/航天試驗→軍用轉高科技



五、氣肋式膜結構的特點



? 優勢

輕質便攜：氣肋+膜材重量輕，運輸安裝便捷



快速部署：1天內完成搭建，適合應急場景



大跨度：無柱空間（最大50m+）



低成本：造價為傳統結構30%-50%



?? 局限性

施工難度：充氣易破損，需專業團隊



耐久性：紫外線侵蝕（壽命5-8年）



維護成本：年均5000元/1000㎡



泄氣風險：斷電2小時可能倒塌



六、著名案例介紹

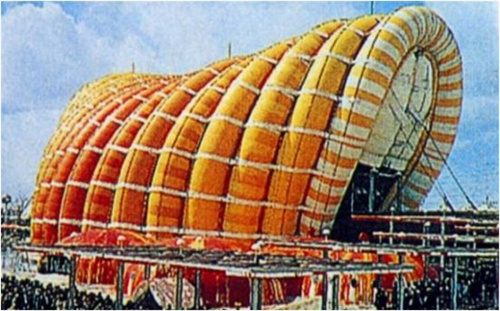

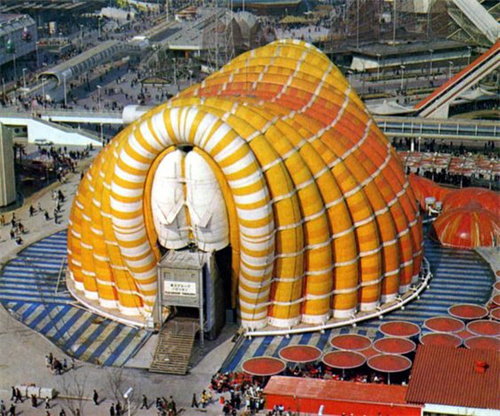

1、日本富士館

富士館采用氣肋式膜結構，結構跨度50m。該館由16根直徑4m、長78m的拱形氣肋圍成，氣肋間每隔4m用寬500mm的水平系帶把他們環箍在一起。呈半圓拱形，最高點向外突出7m。

▲該案例圖文源于網絡

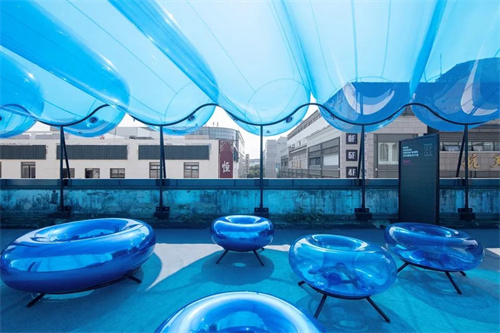

2、蘇州氣肋式藍天泡展覽裝置

藍天泡位于蘇州觀前街的屋頂露臺上，通過一組藍色透明的充氣泡泡，在露臺上形成一個輕盈通透的屋頂。藍天泡作為一組裝置也凸顯了中國為擁有更多的藍天所進行的空氣污染治理的卓有成效，以及持續治理的共同目標。屋頂下的露臺空間作為聚會、會議和其他活動的場所，點綴著不同形態的藍色定制充氣家具，提供了一個有趣的休息空間，在這可以悠閑地坐下來欣賞周圍的美景。



▲該案例圖文源于谷德設計網

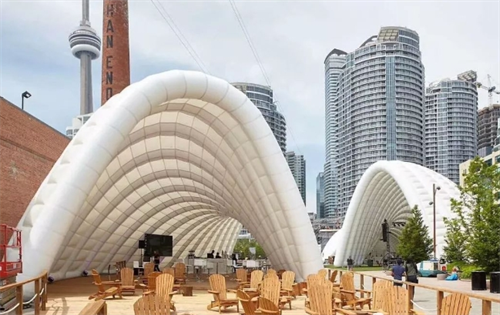

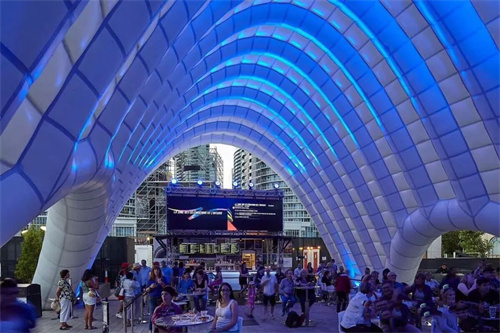

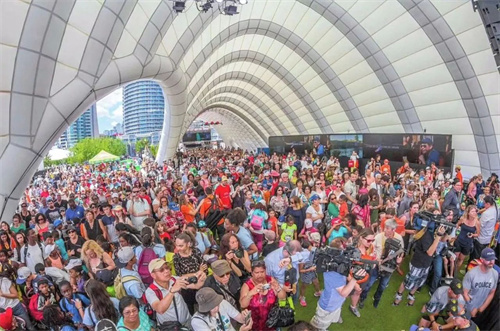

3、泛美運動會臨時展館



加拿大安大略省多倫多市是2015年7月10日至8月16日舉辦的2015年泛美運動會主辦城市。運動會需要兩個標志性的，大型的臨時結構來容納在慶典區域舉辦的活動。



圖片

HPA建筑事務所聯合另外2家設計工程公司，建造和安裝兩個大型充氣涼亭，覆蓋1,000平方米和300平方米的活動場地。在工廠里只用了十個星期的時間來設計和制造，只花了2天時間就在現場安裝完成。





它們完全由膜結構組成，不含鋼結構，充分利用可充氣結構的極限。在38天的運動會期間，展館舉辦了500多場現場表演和演講，吸引了超過40萬的參觀者。

▲該案例圖文源于向陽空間結構資訊

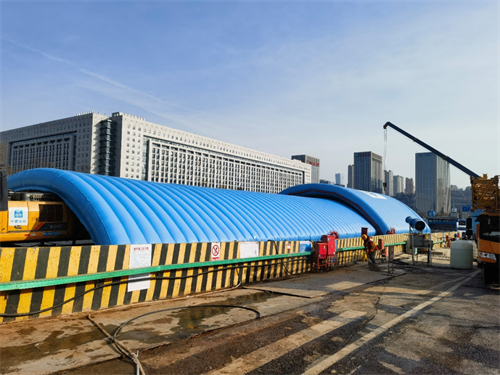

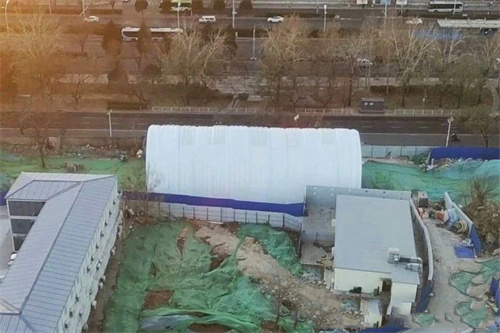

4、北京東城區寶華里1號地項目施工現場氣肋式基坑氣膜



該項目基坑最大開挖深度達17m，基坑凈空尺寸約20.00*45.00m。該項目紅線范圍內、基坑周邊可利用區域狹小，各項揚塵治理和噪聲防控措施很難落實到位，在基坑開挖階段往往是產生環境問題的高發期，施工進度受塵土飛揚、噪聲擾民、空氣重污染天氣預警等情況影響較大。

▲該案例圖文源于向陽空間結構資訊

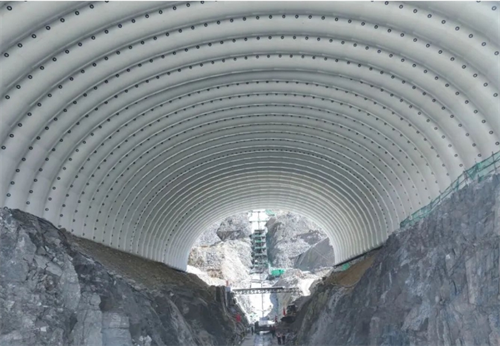

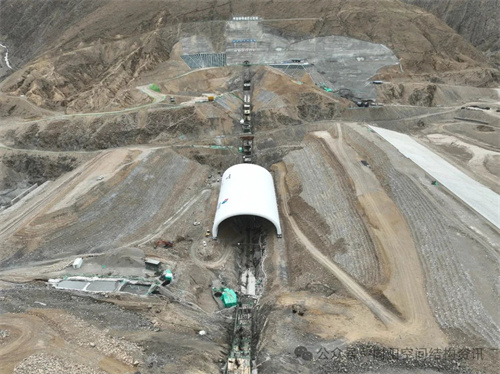

5、西藏帕孜水利工程氣肋膜倉



本項目膜結構由56m×102m×24m的大跨度氣肋組成，總建筑面積達5700㎡，該結構安裝拆卸方便，重復利用率高，實現了材料科學、智能控制與結構工程的深度融合。氣肋式膜結構底部基礎采用預制、模塊化結構搭建，大跨度智能氣肋固定于自研的可移動軌道平臺上，通過移動平臺電機驅動，以實現在施工作業面來回移動，可有效解決高海拔地區瀝青混凝土心墻施工防風、防雨及冬季保溫難題，有利于加快工程建設進度，提高工程質量，為西藏帕孜水利工程大壩瀝青混泥土心墻填筑按下“加速”鍵。

▲該案例圖文源于向陽空間結構資訊

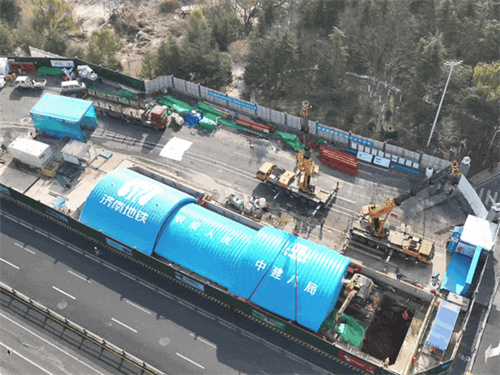

6、濟南軌道交通7號線的滑移型氣肋式基坑氣膜



濟南軌道交通7號線的滑移型氣肋式基坑氣膜屬全國首例，也是基坑氣膜在地鐵項目的首次應用?；娱L59米、寬11米，最深處將達到28.8米?；谑芟薜氖┕ぷ鳂I面，基坑氣膜設計為三部分，中間部分長約22.5米，高2.9米；兩側部分長12.5米，高3.9米。每個氣膜下面安裝了軌道，根據現場施工需要，可以進行平面移動，實現地鐵站基坑全覆蓋，為工地撐起抑塵降噪的綠色穹頂。

▲該案例圖文源于：中建八局第一建設有限公司

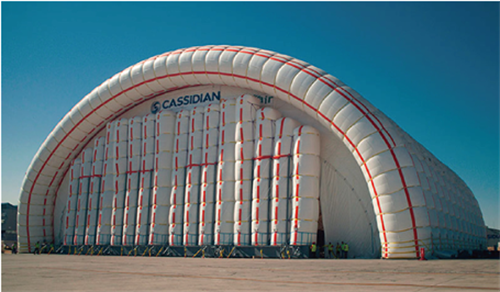

7、HangarH54Getafe充氣機庫

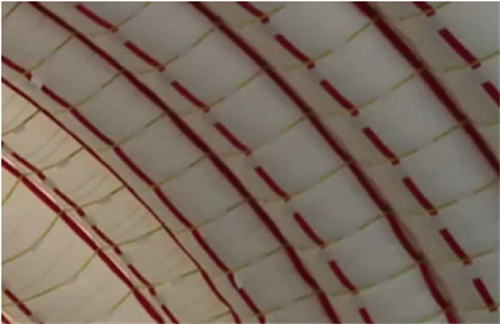

HangarH54Getafe充氣機庫)于2013年6月建造完成，工期為6個月。其凈寬為54m，凈長為110m，凈高為23m，管徑約為5m，實用面積為6000m2，允許容納2架大型飛機(如空客A310、空客A400M、波音707等)。從電腦或智能手機可以實時訪問壓力、風速、電機功率、能源消耗等相關參數。結構設計時，使用脊帶加強每根氣肋的剛度，從而顯著降低了膜面應力，使用肋帶、箍帶、豎向帶和交叉帶連接多根氣肋，從而實現了跨度大、承載性能高的目標。機庫前門采用可移動的充氣圓柱組合而成。

▲該案例圖文源于鋼結構

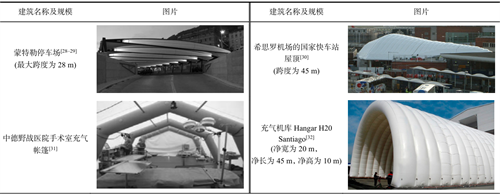

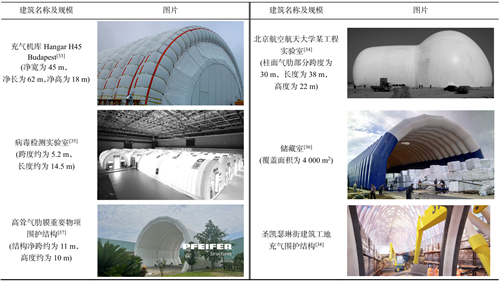

8、更多應用案例

這些案例充分展示了氣肋式膜結構在不同場景下的適應性，隨著材料技術的進步，其應用領域正從臨時建筑向半永久性建筑拓展，成為可持續建筑體系的重要組成部分。
